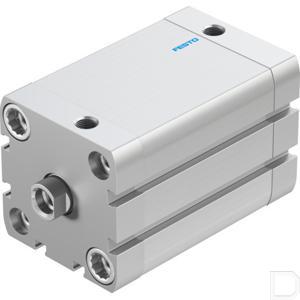

Compacte cilinder ADN-50-60-I-P-A

ADN-50-...-I-P-A- zuigerstang met binnendraad en magneet dubbelwerkend

Artikelnummer:

ADN5060IPA

Merk Festo
€ 102,52 excl. btw
€ 124,05 incl. btw
€ 102,52 excl. btw
€ 124,05 incl. btw
Controleer voorraad
Neem contact op voor actuele levertijd
Merk Festo

Compacte cilinder, dubbelwerkend ADN

Fabrikantinfo:
Normcilinder conform ISO 21287 met vaste of zelfinstellende demping en hoge variatie.
Eigenschappen
- ISO 21287
- Tot wel 50% minder ruimte nodig dan bij vergelijkbare normcilinders conform ISO 15552
- Zuigerstang met binnen- of buitenschroefdraad
- Breed variantenaanbod voor individuele toepassingen
- Voor positieherkenning
  • Product details

  • Extra massafactor per 10 mm slag (g):
    16
    Extra gewicht per 10 mm slag (g):
    51
    Omgevingstemperatuur bereik:
    -20°C <> +80°C
    Montagepositie:
    willekeurig
    Basisgewicht voor 0 mm slag (g):
    540
    Demping:
    P: elastische dempingsringen/-platen aan beide zijden
    Cilinderboring (mm):
    50
    Cilinder vierkant (mm):
    65,5
    Diameter D5 (mm):
    12
    Afstand G (mm):
    15
    Hartafstand, montageboringen (mm):
    46,5
    EAN code:
    4052568171285
    Festo artikelnr.:
    536328
    Slagenergie (J):
    1
    Lengte behuizing (mm):
    45
    Materiaal cover:
    Aluminium
    Geanodiseerd
    Materiaal cilinder vat:
    Gesmede Aluminiumlegering <br> Glad geanodiseerd
    Materiaal zuigerstang:
    hooggelegeerd staal
    Materiaal afdichtingen:
    TPE-U(PUR)
    Materiaal opmerking:
    RoHS conform
    Wijze van bediening:
    Dubbelwerkend
    Montage:
    Optioneel
    met doorgaand gat
    met buitendraad
    met accessoires
    Opmerking over het besturings- en stuurmedium:
    Geoliede werking mogelijk (vereist in verdere werking)
    Aandrijfmiddel:
    Perslucht volgens ISO8573-1:2010 [7:4:4]
    OEM nummer:
    ADN-50-60-I-P-A
    Buiten lengte (mm):
    52,7
    Eenheid:
    Per stuk
    Zuigerstang diameter (mm):
    16
    Schroefdraad zuiger:
    Inwendige schroefdraad
    Positie detectie:
    voor naderingsschakelaar
    Slaglengte:
    60
    Theoretische kracht bij 6 bar, uitgaand (N):
    1.178
    Theoretische kracht bij 6 bar, ingaand (N):
    1.057
    Schroefdraadaansluiting:
    M8
    Schroefdraad (inch):
    1/8
    Varianten:
    Enkelzijdige zuigerstang
    Werkdruk min. max. (bar):
    0,6 - 10
    Fabrikant productnaam:
    ADN-50-60-I-P-A
