Omgevingstemperatuur bereik
5°C <> +60°C
Montagepositie
willekeurig
Douane code
84.798.997
Land van oorsprong
DE
Demping van draaias
P: Flexible cushioning rings/plates at both ends

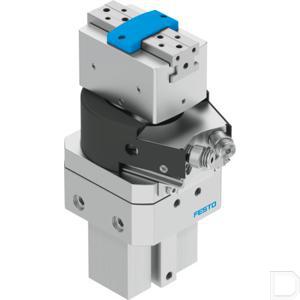

Ontwerp structuur
Zwenkaandrijving; Met parallelle grijper en grijperaandrijving
EAN code
4052568228255
Festo artikelnr.
1187961
Graad van fijnafstelling zwenkaandrijving
- 6
Klemkracht per grijperklem bij 6 bar sluiten (N)
84
Klemkracht per grijperklem bij 6 bar openen (N)
96
Materiaal cover
Aluminium; POM
Materiaal aandrijfas
Steel
Materiaal afdichtingen
NBR
Materiaal behuizing
Gesmeed aluminium legering
Max. kracht op grijperklem Fz statische (N)
250
Max. hoekige grijper kaak backlash ax ay
0,1 deg
Max. grijper kaak speling Sz
0,02 mm
Max. grond per vinger van de externe grijper
100 g
Max. koppel bij de grijper Mx statisch (Nm)
22
Max. koppel bij de grijper My statisch (Nm)
22
Max. koppel bij de grijper Mz statisch (Nm)
22
Min. sluitingstijd bij 6 bar (ms)
70
Min. openingstijd bij 6 bar (ms)
60
Wijze van bediening
double-acting
Montage
Optional; Internal thread and centring sleeve; With through-hole and centring sleeve; With dovetail slot
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aantal grijpervingers
2
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
OEM nummer
HGDS-PP-20-P-A-B
Eenheid
Per stuk
Pneumatische aansluiting
M5
Positiedetectie zwenkaandrijving
Met nabijheidssensor
Product gewicht
1.260
Rotatiehoek aanpassing
0 - 210 deg
Maat
16
Slag per grijper (mm)
7
Hoekinstelling van / tot (°)
210
Theoretisch koppel bij 6 bar (Nm)
2,5
Totale kracht bij 6 bar gesloten (N)
168
Totale kracht bij 6 bar open (N)
192
Gewicht (g)
1.366
Werkdruk (bar)
3 - 8 bar
