Omgevingstemperatuur bereik
5°C <> +60°C
Montagepositie
willekeurig
Douane code
84.798.997
Aansluiting
M3
Corrosiebestendigheidsklasse CRC
1
Land van oorsprong
IT
Ontwerp structuur
geleide beweging
EAN code
4052568229566
Festo artikelnr.
1310159
Functie grijper
radial
Massatraagheidsmoment
0,03 kgcm2
Materiaal afdekkap
PA
Materiaal grijper bekken
hooggelegeerd staal
Materiaal behuizing
Gesmeed aluminiumlegering; Hard geanodiseerd
Materiaal opmerking
RoHS conform
Max. kracht op grijperklem Fz statische (N)
30
Max. openingshoek
180
Max. werkfrequentie van grijper
<= 4 Hz
Max. vervangingsnauwkeurigheid
<= 0,2 mm
Max. koppel bij de grijper Mx statisch (Nm)
0,8
Max. koppel bij de grijper My statisch (Nm)
0,8
Max. koppel bij de grijper Mz statisch (Nm)
0,8
Min. sluitingstijd bij 6 bar (ms)
91
Min. openingstijd bij 6 bar (ms)
35
Wijze van bediening
Dubbelwerkend
Opmerking over het besturings- en stuurmedium
Geoliede werking mogelijk (vereist in verdere werking)
Aantal grijpervingers
2
Aandrijfmiddel
Perslucht volgens ISO8573-1:2010 [7:4:4]
Eenheid
Per stuk
Pneumatische aansluiting
M3
Positie detectie
Voor Hall sensoren
Product gewicht
44
Herhalingsnauwkeurigheid grijper
<= 0,1 mm
Rotationeel symmetrisch
<= 0,2 mm
Type bevestiging
Optional; Internal thread and centring sleeve; With through-hole and centring sleeve
Origineel nummer

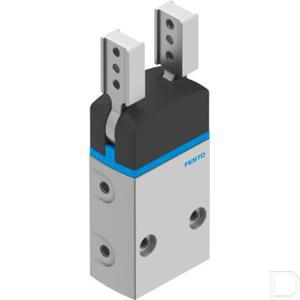

DHRS-10-A
Gewicht
105
Maat
10
Totaal grijpkoppel bij 6 bar sluiting (Ncm)
15
Totaal grijpkoppel bij 6 bar opening (Ncm)
21
